type B: frei programmierbar
SR-38
type B
| Durchmesser | 38 mm / 42 mm (Option) |
|---|---|
| Spindelstockhub | 320 mm / 95 mm (Kurzdreher) |
| Bearbeitungsmöglichkeiten |  |
Kinematik & Werkzeuge
- 5-fach Drehwerkzeughalter auf Linearschlitten vorne
- 2-fach Drehwerkzeughalter auf Linearschlitten hinten mit zusätzlicher X3-Achse
- 5-fach Bohreinheit inkl. Bohraufnahmen (front-/rückseitig)
- 6 + α angetriebene Werkzeuge zur Querbearbeitung auf Linearschlitten

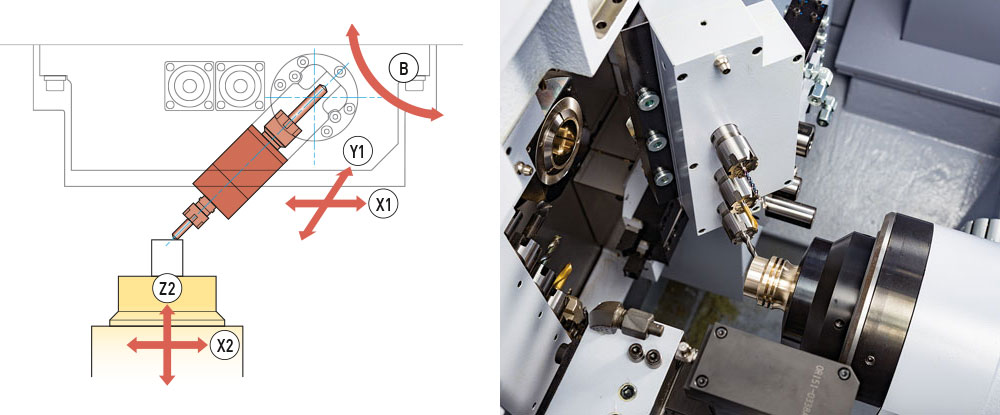

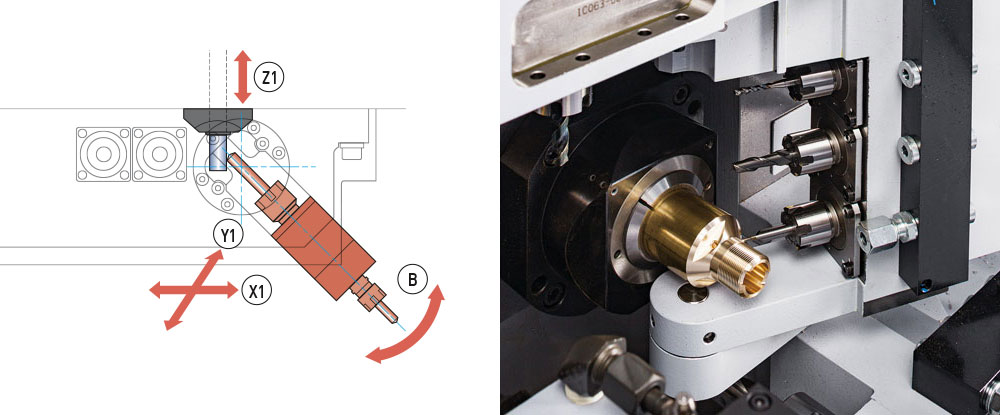

- B-Achse programmierbar auf dem Linearträger mit 3 angetriebenen Werkzeugen (front-/rückseitig)
- 8 + α Werkzeuge inkl. Bohraufnahmen zur Rückseitenbearbeitung mit Antrieb
- 10 Achsen
SR
38
type B
MAXimaler DURCHMESSER
MINimale FERTIGUNGSKOSTEN
Der neue Drehautomat SR-38 type A/B hat im Vergleich zum bewährten „kleinen Bruder SR-20R IV“ einen erweiterten Materialdurchlass von 38 mm. Darüber hinaus kann auf dem Linearträger zeitgleich geschruppt und geschlichtet werden (X3-Achse). Die schwenkbare B-Achse bietet zusätzliche Querbearbeitungsmöglichkeiten.
Vorteile
- FANUC 31i-B5 Steuerung mit Handrad
- C-Achsensteuerung auf Haupt- und Gegenspindel

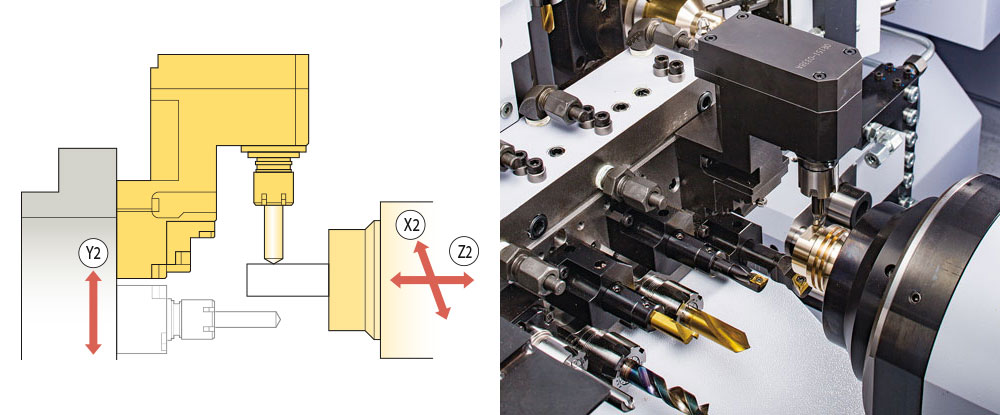

- Komplett unabhängige Rückseitenbearbeitung mit 8 Stationen
- Vom Lang- zum Kurzdreher umrüstbar
- Bewegliches Bedienpult

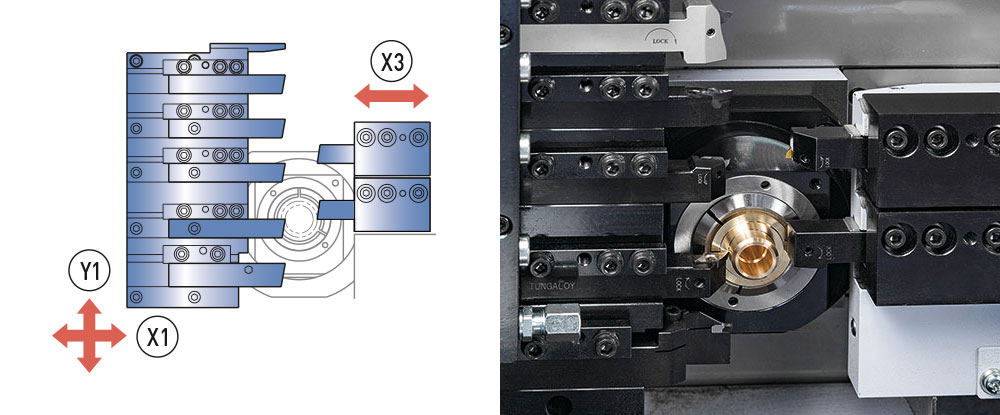

- Zusätzliche X3-Achse zum simultanen Drehen an der Hauptseite

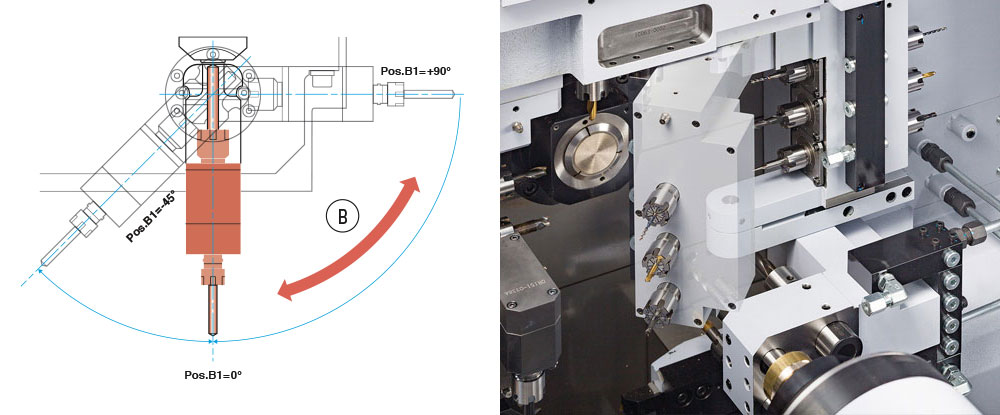

- B-Achse für Haupt- und Gegenspindel auf dem Linearträger programmierbar
Technische Daten
| Allgemeine Daten | SR-38 type B |
|---|---|
| Anzahl der Achsen gesamt | 10 |
| Max. Eilgangsgeschwindigkeit | 36 m/min |
| Gewicht | 4.300 kg |
| Kapazität Kühlmitteltank | 359 Liter |
| Abmessung (L x B x H) | ca. 3.192 x 1.315 x 2.120 mm |
| Hauptseite | SR-38 type B |
|---|---|
| Anzahl der Achsen | 6 |
| Achsen Hauptspindel (Spindelstock) | Z1 / C1 |
| Achsen Linearschlitten | X1 / X3 / Y1 |
| B-Achse auf Linearschlitten | frei programmierbar |
| Max. Bearbeitungsdurchmesser | 38 mm / 42 mm (Option) |
| Max. Spindelstockhub (Lang-/ Kurzdreher) | 320 mm / 95 mm |
| Max. Antriebsleistung Hauptspindel | 11 kW |
| Max. Drehzahl Hauptspindel | 7.000 1/min |
| Werkzeuge Linearschlitten | |
| Drehwerkzeuge | 4 Stück (□ 16 mm) / 1 Stück (□ 20 mm) |
| Drehwerkzeuge auf X3-Schlitten | 2 Stück (□ 16 mm) |
| Bohrwerkzeuge (5-Spindel Bohrapparat) | 3 Stück (ER16) / 2 Stück (ER20) |
| Querbearbeitungswerkzeuge | 6 Stück (ER20) |
| Querbearbeitungswerkzeuge auf der B-Achse |
3 Stück (ER16) Hauptseite 3 Stück (ER16) Rückseite |
| Max. Antriebsleistung Querbearbeitung | 3,0 kW |
| Max. Drehzahl Querbearbeitung | 6.000 1/min |
| Rückseite | SR-38 type B |
|---|---|
| Anzahl der Achsen | 4 |
| Achsen Gegenspindel | X2 / Z2 / C2 |
| Höhenachse Rückseitenbearbeitung | Y2 |
| Max. Abgreifdurchmesser | 42 mm |
| Max. Antriebsleistung Gegenspindel | 5,5 kW |
| Max. Drehzahl Gegenspindel | 7.000 1/min |
| Werkzeuge Rückseitenbearbeitung | |
| Werkzeugstationen | 8 Stück (8 angetrieben) |
| Max. Drehzahl Rückseitenbearbeitung | 6.000 1/min |
Standardlieferumfang
- FANUC 31i-B5 Steuerung mit Handrad
- C-Achsensteuerung auf Haupt- und Gegenspindel
- Synchron angetriebene Führungsbuchseneinheit
- Vom Lang- zum Kurzdreher umrüstbar
- 5-fach Drehwerkzeughalter auf Linearschlitten vorne
- 2-fach Drehwerkzeughalter auf Linearschlitten hinten mit zusätzlicher X3-Achse
- 6 + α angetriebene Werkzeuge zur Querbearbeitung auf Linearschlitten
- B-Achse programmierbar auf dem Linearträger mit 3 angetriebenen Werkzeugen (front-/rückseitig)
- 5-fach Bohreinheit inkl. Bohraufnahmen (front-/rückseitig)
- 8 + α Werkzeuge zur Rückseitenbearbeitung inkl. Bohraufnahmen mit Antrieb
- Abstechstahlbruchsicherung
- Werkstückauswurfüberwachung
- Gegenspindel für Rückseitenbearbeitung
- Ausblaseinrichtung für Gegenspindel
- Teileauffangschale
- Pneumatikanlage mit Wartungseinheit
- Teileauswurfkontrolle der Gegenspindel
- Werkstückförderer zum Ausbringen der Werkstücke
- Zentralschmierung
- Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung
- Interface für Stangenlademagazin
- Nivellierunterlagen und Stellschrauben
- Arbeitslampe
- Werkzeugkiste mit Spezialwerkzeug
- Metrische Eingabe
- Schneideradienkompensation
- Konstante Schnittgeschwindigkeit für Hauptspindel
und Gegenspindel - Mehrfachwiederholzyklen
- Betriebsstundenanzeige
- Werkstückzähler
- Automatische Abschaltung der Stromfunktion
- Schnittstellen zum Ein- und Auslesen der Daten
- Programmablauf mit Handrad steuerbar
- Zylindrische Interpolation
- Polarkoordinaten Interpolation
- Mehrkantdrehen
- Helical Interpolation
- 3D Koordinatenumrechnung
- Materialzuführung: Lademagazin
- Späneentsorgung: Späneförderer
- Option lange Teile: zur Abführung längerer Teile
- Signalleuchte: nach Kundenwunsch
- Hochdruckanlage: 50 bis 300 bar
- Brandschutz: Kleinlöschanlage
- Komplettfiltration Kühlmedium
- Werkzeuge im Internet unter www.star-tools.eu

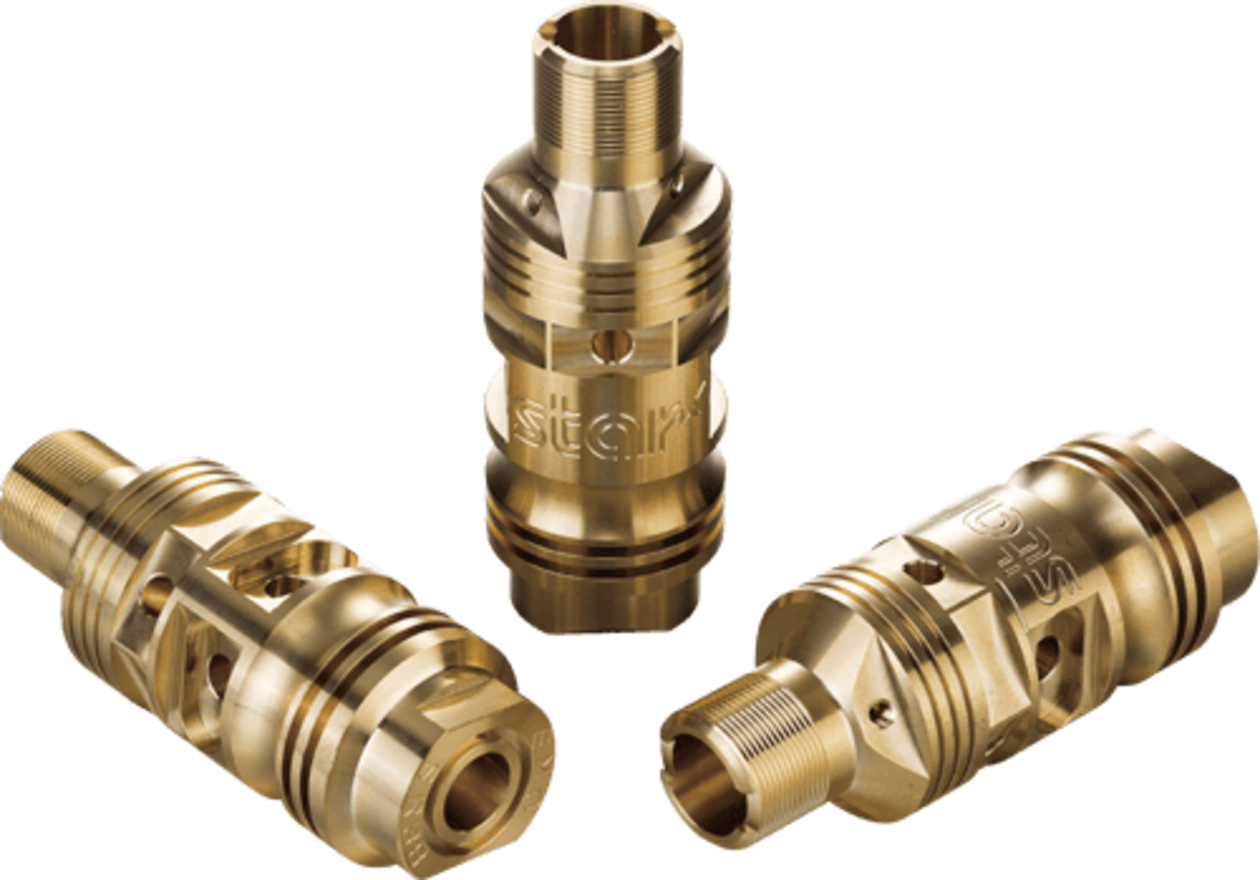

Bearbeitungsbeispiele
Auszug aus dem
Werkzeugprogramm
Ihre Vorteile
bei star Micronics
- Schulungen
Die STAR Micronics GmbH führt spezielle Schulungen für Bediener der Maschinen durch. Sie als Kunde können entscheiden, ob die Schulungen bei uns oder bei Ihnen stattfinden. Natürlich nur für Ihr Personal, gezielt auf Ihr Teilespektrum abgestimmt. - Hochdruckeinheit
Hochdruckeinheiten von 50 bis 300 bar können an der Maschine auch nachträglich adaptiert werden. Zusätzlich stehen Ihnen noch weitere Entwicklungen, z. B. eine programmierbare Druckregelung oder Komplettfiltration zur Verfügung. - Kühlschmierstoffe
Die Maschine kann wahlweise mit Öl oder mit wasserhaltigen Emulsionen betrieben werden. Allerdings empfehlen wir das Betreiben mit Öl, da dies wesentlich schonender für die Maschine ist. - Lademagazine
Alle handelsüblichen Lademagazine (FMB/IEMCA/LNS) können an der Maschine adaptiert werden. Die Schnittstelle (Software) ist standardmäßig in der Maschine vorhanden.
- Späneförderer
Die Maschine kann mit einem Späneförderer bzw. einer Späneausschwemmvorrichtung ausgestattet werden. - Peripherie
Peripheriekomponenten, wie beispielsweise Teileseparatoren, Beistellkühlaggregate (Öl/Emulsion), Kühlmittelfilter, Brandschutzanlagen und TPM (Tool Process Monitoring), können ebenfalls angeboten werden. Ein nachträglicher Anbau von Peripheriekomponenten ist selbstverständlich möglich. - Service
SSC star* Service Connect als 24/7 Kundenportal und Online-Erreichbarkeit für Ihre Maschinen, Tickets und Serviceeinsätze. Eine aktuelle Übersicht ist jederzeit abrufbar. Zusätzlich haben Sie Zugriff auf die star*-Wissensdatenbank
Müller Produkte sind kombinierbar und perfekt auf Ihre star* Maschine abgestimmt.
JETZT Angebot ANFORDERN
Sie erhalten ein Angebot für eine star* SR-38 gemäß Standardkonfiguration.
